Порошковая покраска металла — это способ нанесения покрытия, который обеспечивает не только привлекательный внешний вид, но и надежную защиту от коррозии и механического износа. Этот метод особенно популярен при обработке деталей автомобилей, бытовой техники, мебели для улицы, благодаря высокой прочности и износостойкости покрытия. Заказать порошковую покраску металла https://pokraska-moskva.ru/services/poroshkovaya-pokraska/ можно в специализированных компаниях.

Специфика и этапы процесса

Чтобы порошковая краска легла ровно и обеспечила необходимую адгезию, поверхность металла сначала очищают от загрязнений, масла, жира, ржавчины. Обычно используют струйную обработку с абразивами, термальное обезжиривание при 120–140 °C и химическую подготовку — обработку фосфатами или оксидирование. Обработка проводится при относительной влажности не выше 60%, чтобы исключить образование конденсата. После обезжиривания детали тщательно сушатся в специальных камерах до уровня остаточной влаги не более 0,01%.

Далее порошковая краска наносится с помощью электрического поля высокого напряжения, обычно 60–100 кВ. Мельчайшие частицы порошка (диаметр 20–120 мкм), заряжённые отрицательно, равномерно оседают на положительно заземлённой металлической детали. Расстояние между краскопультом и поверхностью обычно составляет 15–25 см, что позволяет исключить перерасход материала и обеспечить максимально полное покрытие даже в труднодоступных участках.

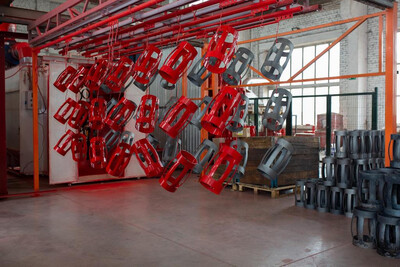

Нанесённый порошковый слой удерживается силами электростатического притяжения вплоть до перемещения в печь для полимеризации. Термическая обработка осуществляется при температуре 160–220 °C. Здесь порошок начинает плавиться, равномерно растекаясь по поверхности и образуя сплошной глянцевый или матовый слой. Время выдержки в печи зависит от типа применяемого состава: для эпоксидных красок достаточно 10–14 мин, а полиэфирные требуют до 25 мин при температуре 200 °C. В результате поверхность приобретает не только равномерный оттенок, но и улучшенные свойства: устойчивость к ударам, влаге, ультрафиолету и бытовым чистящим средствам.

Толщина покрытия контролируется — она варьируется от 60 до 120 мкм и определяется в зависимости от сферы применения. Для наружных конструкций показатель выбирается ближе к верхней границе, для внутренних деталей — минимальные значения. Сопротивление покрытий истиранию достигает 0,1 г/1000 циклов по методу Табера, а твердость превышает 2H по карандашной шкале. После завершения всех этапов изделие можно эксплуатировать практически сразу, не опасаясь появления трещин или сколов даже при кратковременном воздействии экстремальных температур, от –60 до +150 °C. Благодаря высокой экологичности технология широко применяется в сферах, где важны санитарные нормы.
